一款開源的系統生物研究數據管理系統——OpenBIS
發布時間:2018-07-09 浏覽次數:453次
一、前言導讀
今天給大家介紹一款開源的專門管理生物學研究數據的管理軟件openBIS,文章分爲兩個部分,前一部分介紹軟件的一些基本特性和概念,後一部分介紹軟件在一些領域中的具體應用。
OpenBIS當前已經在多個SystemX.ch 和歐盟項目(應用質譜技術研究代謝物和蛋白質,高内涵篩選,下一代的基因測序技術。)得到了非常成功的應用。對于涉及大型的系統生物學研究群體來說,OpenBIS是極其合适的,其功能豐富,系統靈活,部署簡單,可擴展性強,适合管理組學研究等龐大的數據,并且能夠處理幾乎任何種類的生物學數據類型,甚至可以擴展到其他研究領域。
不管是系統生物學,還是組學,随著儀器技術的進步,這些新興學科的研究方式與方法都對生物實驗數據的管理和高性能計算提出了前所未有的挑戰。系統生物學,基因組學、蛋白質組學、代謝組學等大科學工程往往意味著項目的長期持續,參與單位和人員衆多,産生的數據量十分龐大和複雜,并且要綜合生物信息學、計算機科學、數學等多學科的力量協作完成。大科學工程的長期性與複雜性要求一套系統能應對種類繁多且體量龐大的原始數據存儲,研究過程的靈活多變,數據分析工具與算法的不斷更新,研究團隊人員變動等一系列問題。 生物實驗數據管理系統需要提供一個堅實的基礎平台用于存儲種類繁多且體量龐大的分析儀器數據并能快速整合各種數據分析流程,包括商業的數據流程化處理軟件和研究人員自己開發的數據分析方法。不同品牌、不同型号的儀器原始數據和不同方式的數據分析方法所産生的結果數據都需要長久保存,以備将來再次引用以及曆史數據的比較和整合。在這期間,數據的格式與存儲方式也會随著數據分析技術和相關标準的發展而逐步發生變化。這些數據在相當長的一段時間内都可能被各類數據分析人員進行分析和重新分析。作爲儀器分析原始數據和數據分析所産生的結果數據的倉庫,承擔著爲各種功能各異的分析組件提供數據來源以及作爲不同階段不同數據處理工作流之間溝通的橋梁。
我們可以設想,解決如此複雜問題的的軟件肯定不是一個剛性的框架,而是模塊化的,松散耦合的,這些模塊分别實現某個特定的功能或者提供特定的服務,而不苛求單一模塊或服務滿足所有需求。同硬件一樣,這些模塊應該是即插即用型的,能很方便地整合進體系中。模塊之間也能方便地相互整合,并對外提供接口。同時,基礎科學研究過程的多變性和框架松散耦合的特點,我們很難設定一個标準的組件模型,因此組件的開發應該著重于整合的簡便性上。
最初,OpenBIS系統設計目标就是建立一個用于系統生物學和各種組學(蛋白質組學、基因組學、代謝組學)研究的數據的工作平台,将來源于質譜,測序儀、顯微鏡等各種儀器的數據進行統一的管理,并從儀器原始數據中提取基礎數據和元數據,與數據流程化處理工具以及各種可視化工具、數據分析工具整合,對數據進行分階段的以及多樣化的後處理。在開放性與靈活性方面,不同類型的用戶與系統之間采取不同的交互方式訪問原始數據和後處理的數據,追溯數據的起源,而不依賴于原有的儀器和軟件供應商。系統可擴展性強,存儲和訪問大容量數據,并可配置爲分布式存儲。
二、系統的數據存儲結構

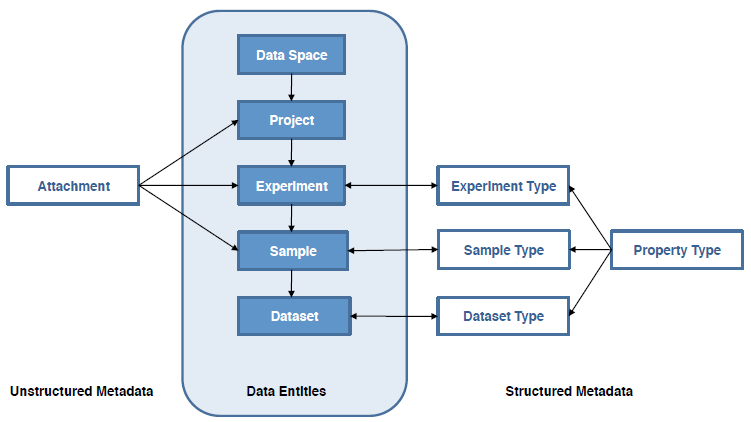

openBIS 采用邏輯層級式結構存儲數據。其管理的層級單元從上至下依次爲:
• 數據空間
• 項目
• 實驗
• 樣品
• 數據集
權限規則應用于最高層級之上,也就是數據空間。可以配置訪問規則:各終端用于能看什麽,以及能夠執行何種操作。
層級單元之間的邏輯關系如下:數據空間包含一個或多個項目,項目包含一個或多個實驗,而實驗包含一個或多個樣品,一個樣品可以包含一個或多個數據集。這裏的數據集是指一組包含實際分析數據和其衍生數據的多個文件。例如一個樣品在微量滴定闆上被顯微鏡讀取了兩次,那麽就會産生兩個數據集,這兩個數據集都屬于該樣品。采用這種邏輯結構十分符合生物學研究中的實際情況。
采用層級結構能夠爲存儲更多更大的數據集并建立彼此之間的相互關系提供了便利。例如,原始數據和處理後數據可以分别存儲爲兩個獨立的數據集,這兩者之間還能建立聯系(某結果數據集來源于某個原始數據集),并同時指向一個樣品或一個實驗。層級關系進一步衍生可以建立樣品和數據集之間的父子關系,而這在複雜的科學研究中是經常遇到的。
元數據是關于數據的數據,爲了描述數據在背景環境中的結構和意義,便于查找和使用采集的數據失去了元數據的數據沒有什麽意義。對元數據的管理是openBIS 十分重要的功能之一。
openBIS提供了十分靈活的元數據定義功能,可以在數據集、樣品、實驗等多層次上定義結構化、半結構化、以及非結構化的元數據,爲靈活的檢索提供保證。爲了組織這些元數據,系統定義了元數據類型這個标識,用于将創建的元數據歸屬到具體的系統對象上(數據集、樣品、實驗)
結構化與半結構化的元數據,或者叫屬性(或者注釋),屬性就是一個數據庫中的字段,包括名稱,标簽,描述和值類型(整數型,浮點型,日期型,邏輯型,文本型,超鏈接,或者之前定義的受控詞彙表,或者對于半結構化的元數據而言可以采用XML結構文件作爲存儲值)。系統允許對實驗,樣品,數據集自定義屬性,并通過屬性類型歸屬到具體的數據對象上,這些屬性類型透明化地存儲在數據庫中。openBIS中的屬性還可以是動态賦值的,可以根據其他元數據通過腳本進行賦值。
在openBIS中,用戶可以對項目、實驗、樣品三者賦予非結構化的元數據,也就是文件型的附件,就如同你在email中插入一個附件。
基于這種靈活的自定義元數據的機制,openBIS提供了通用型的方式爲那些創新的具備開創性的實驗建立全新的元數據模型
爲了高效地存儲和檢索系統生物學研究中産生的海量數據,并能兼容不同的分析測試技術,openBIS采用混合式的數據存儲方法。索引數據,實驗相關的元數據,選擇性的結果數據采用關系數據庫存儲(當然,文件型的元數據也可選擇存儲到關系數據庫中),大體積數據則采用扁平化的文件存儲(flatfile).默認情況下,原始數據和結果數據存儲在數據存儲區中(data store),這是一個由單個文件系統或多文件系統(采用分段存儲模式)組成的扁平的文件型數據存儲體系。
混合式的數據存儲爲openBIS帶來了靈活性和可擴展性。系統在數據庫中巧妙地存儲了元數據模型,我們可以認爲這些元數據模型本身就是系統數據的一部分。這樣,用戶可以因地制宜地爲自己的研究數據選擇合适的元數據模型,判斷的标準可以看元數據模型是否完整地包含了原始數據文件的上下文信息,是否采用了合适的存儲方式(以關系數據庫存儲還是以文件型存儲)以應對查詢效率的要求。
系統永遠保持其核心數據庫的數據量在一個合理的盡可能小的規模,并将其置于快速存儲設備上。系統對于會引發大量數據列表顯示的查詢盡量進行優化,在存儲大批量數據時則會采用分段存儲和分布式存儲。
三、系統部署方式
openBIS由客戶端,應用服務器,數據存儲服務器組成。
應用服務器(application server 簡稱AS):管理元數據并關聯其指向的基礎數據。
數據存儲服務器(data store server 簡稱DSS):管理數據
應用服務器使用關系數據庫來管理用戶,用戶身份認證信息,系統實體對象如數據空間,實驗和樣品的元數據以及所有數據集的索引信息。數據存儲服務器DSS管理存在數據存儲區中的數據集。該存儲區隻能由DSS負責寫入,不能被系統其他部分所操作。不同類型的客戶端如浏覽器,圖形化的Matlab客戶端,命令行客戶端能夠通過AS和DSS訪問openBIS。

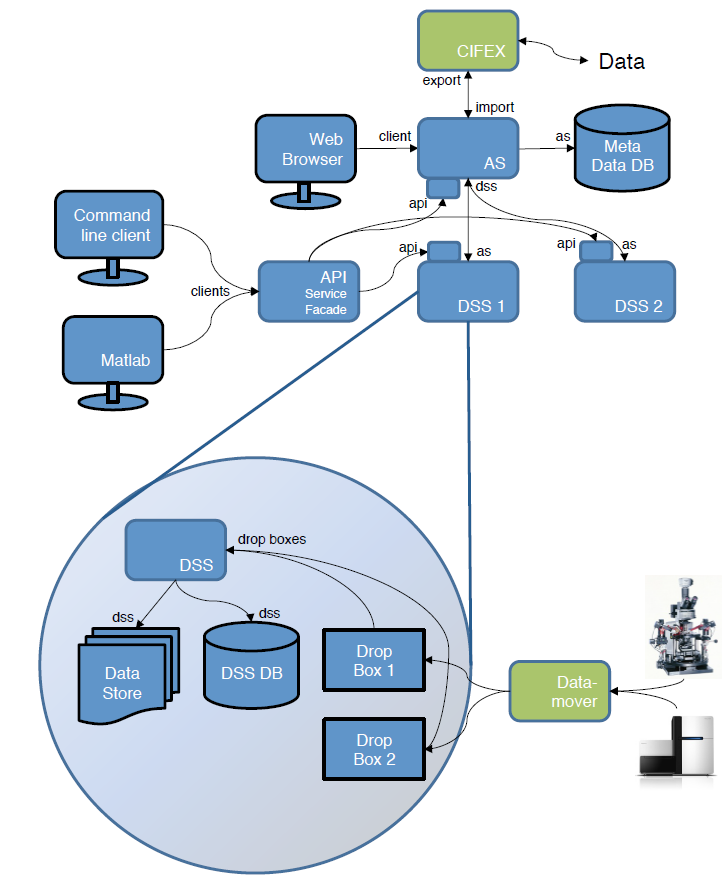

在系統部署圖中,我們可以看到一個AS可以對應多個DSS。這一特性對于大科學工程非常重要,系統生物學,組學這些科學工程往往需要多個實驗室和單位的參與,分布式的存儲對于促進數據共享的同時進行自有知識産權保護是有雙重作用的。openBIS 的分布式DSS特性允許各個實驗室使用本地的數據存儲服務器(DSS)存儲本地儀器産生的數據。這裏DSS命名爲數據存儲服務器而不是簡單的稱之爲數據庫服務器是自有其道理的,openBIS采用混合數據存儲模式,即數據庫存儲和文件存儲相結合,而不是單一的數據庫存儲模式。DSS從設計來說,并不僅僅是一個置于因特網上的文件服務器。它能以其自身存儲的數據爲基礎進行各種自定義的查詢,并啓用其自身的關系數據庫去存儲結果型數據。這些結果數據寫入數據庫的操作可以在數據載入時自動進行。在下圖中,用戶通過命令行工具和MatLab客戶端可以通過openBIS提供的API訪問DSS提供的服務。進一步,在現有基礎上還可以爲DSS添加協處理服務器用于數據的傳輸,例如Datamover和CIFEX等組件用于數據的導入和導出。
AS和DSS各司其職,AS專門處理元數據并指向原始的來源,分布式的多個DSS負責處理大規模數據。龐大的原始數據和精簡的元數據得以分離,從而避免了查詢和傳輸高通量和高内涵數據所帶來的高昂的系統開銷疊加,如CPU的使用,IO和帶寬的占用。
3.1 OpenBIS的客戶端
openBIS自帶了圖形化的Web應用程序,命令行工具和一些KNIME數據分析管道節點。爲了方便專業用戶通過客戶端訪問後台,系統提供了可通過TCP/IP網絡調用的API。
3.2 應用服務器(AS)
AS是客戶端與系統交互的中心,其配置有一個關系型的數據庫,用于管理和存儲關于樣品,實驗,數據集的元數據;實際的數據由DSS存儲和管理,AS引導訪問一個或多個DSS。
AS自身分解成幾個層級:
展示層(Presentation layer):HTML和Java Script 用于客戶端展示
域層(Domain Layer):爲希望與業務對象(樣品,實驗)進行交互的用戶提供服務
數據訪問層(Data acess layer):用于AS與DSS之間的訪問,由AS所私有,不由外部調用
前三個服務不僅爲Web客戶端所使用,還能由命令行工具程序和DSS所調用。典型的服務如樣品查詢,對象在數據庫中的注冊。
3.3、數據存儲服務器(DSS)
DSS采用混合存儲模式管理數據集所包括的所有數據,如圖像、譜圖、分析結果或特征描述。這些數據都放在數據存儲系統中。DSS負責對這些數據查詢,基于數據集的報告以及可視化。
在扁平的文件存儲模式下,數據存儲由單份組成(一般由一個文件服務器提供),分段存儲模式下,一個數據存儲有多個數據份,每一個文件服務器管理其中一份。
與AS類似,DSS也可分爲展示層(presentation layer),域層(domain layer),數據訪問層(data access layer)
展示層(presentation layer),負責數據的展示,一般而言,不外乎類似于爲某張圖片用于HTML顯示而提供URL地址之類的事物。更複雜一點的将以Tab鍵爲分隔符的文件在網頁上以表格的形式展示,更深層次的展示需要用戶對對數據有更深入的理解,例如數據可視化中的熱點圖,或将代表不同通道數據的圖進行組合。這些功能我們将在openBIS的第二篇文章中做簡單的介紹。數據集上載器(Data Set Uploader)也屬于展示層的一部分,其是基于網頁的數據集批量上載工具。爲避免浏覽器對上載文件2GB大小的限制,該工具通過Java WebStart執行。
域層(Domain Layer),負責提供數據的訪問,并能解析其數據格式和語義關系。ETL(提取,轉換,上傳)線程也屬于該層,其負責注冊新産生的數據集。舉一個DSS的典型的應用的例子,ETL線程監控某個文件夾中的事件發生情況,如果該文件夾中新創建了文件或文件夾,ETL将執行相關的操作。
數據訪問層(data access layer),用于生成DSS中文件存儲系統的摘要。該摘要使得DSS能夠利用RDBMS中的文件元數據從而加速檢索和列表顯示,透明地訪問容器文件(HDF5容器以目錄的形式顯示),并将同一個數據集容器中的多個數據集的目錄列表彙總顯示。
3.4、CIFEX
CIFEX是openBIS系統的輔助工具,全稱叫CISD文件交換工具(CISD Exchanger).CIFEX 是一個基于Web的應用程序,用于傳送和交換大的數據文件。由于浏覽器對于上傳容量有2GB的限制,CIFEX采用基于Java Webstart 圖形化工具,支持斷點續傳并進行校驗和檢查以保證文件完整性。CIFEX主要用于下載openBIS中存儲的超大的數據集。如果用戶能夠直接訪問DSS數據存儲的文件系統,則CIFEX并非是必須的。但大多數用戶是無法直接訪問DSS文件系統的,而如果有人想把一些數據分享給沒有openBIS 賬号的人,那麽CIFEX就可以幫助實現這一目的。大家知道,系統生物學和相關的組學的分析數據都是十分龐大的,多達幾個G。此時研究人員通過郵件發送這些數據集不太現實。在這種應用下,CIFEX成爲了數據與openBIS系統之間雙向流通的通道。CIFEX系統同樣也是開源的,并可提供下載。
3.5、Datamover
顧名思義,Datamover是用于數據從一個地點傳輸到另一個地點。其可使用本地發起的文件共享或是通過SSH通道(建立在應用層和傳輸層基礎上的安全協議)或遠程主機同步進行數據的傳輸。該工具主要是用于将儀器直接連接的計算機上的數據轉移到一個過渡性的中間存儲設備上。組學研究的數據往往十分龐大,與儀器相連的計算機的磁盤很快就會超過容量。将儀器相連計算機上的文件夾直接對應到DSS的存儲區往往又會受制于網絡的好壞。要知道,網絡往往不太穩定。此時就需要在DSS存儲區與分析儀器計算機之間建立一個中間過渡區,例如數據中心或者計算集群,由Datamover不斷地将數據遷移過去。Datamover在傳遞過程中解決遇到的一切大小故障,諸如網絡中斷,存儲設備達到上限等問題。
3.6、驗證與授權
openBIS采用基于插件的機制用于用戶驗證,可與LDAP(如微軟Active Dicrectory),Crowd等身份識别系統以及簡單的文件方法進行集成。系統采用分組和角色的授權機制,解決特地用戶能夠看到哪些數據以及能夠進行哪些操作的問題。
四、系統的功能模塊
OpenBIS的核心功能包括數據和元數據的管理,數據檢索,數據共享,數據導入導出,與其他系統的接口。這些基礎功能都已經相當穩定,并可供下載,對于生物學家來說可謂是開箱即用。如果想要把openBIS作爲一個新的系統整合到現有的工作流程中則需要一定程度的定制化開發,并可在此基礎之上添加額外的功能,如可視化,數據的終端發布,定制化的查詢設計等等。如果單位上配備有經驗豐富的開發人員,包括生物信息學研究人員,加上與實驗研究人員相互配合,我們可以将自己開發的一些特色化的程序與openBIS進行無縫整合從而開發出十分強大的應用。這樣就能更加緊密地貼合用戶的實際需求。畢竟系統是開源的, 我們甚至可以直接修改源碼對系統進行個性化的改造。
4.1、數據與元數據管理
如前文所述,系統采用層級式結構組織數據和元數據。以數據空間爲基礎進行授權。一般而言,在系統中會爲不同的研究小組創建不同的數據空間。數據空間下以項目,實驗,樣品、數據集組織數據。系統可以基于訪問的需要設置觀察人員(對數據隻讀),一般用戶(添加或編輯對象)、并能以組和角色進行統一授權。在數據發布環節上,研究人員可以非常方便地改變其所擁有數據的權限設置,從而使其對外公布。openBIS爲分析結果提供優良的溯源性。一個新的數據集創建會分配一個唯一的标識号并且不能再作改變。如果數據由一個或多個數據集衍生而來,系統會創建一個新的子數據集,并将該數據集歸屬到其來源數據集。
獨立于某種專門的數據格式和存儲方式,無論是儀器原始數據還是數據分析管路所提交的數據結果,都可以直接存儲在openBIS 中而不需要對格式進行轉化或其他改變。如果需要其他的數據格式和存儲方式,也可以通過數據轉換工具自動完成。一般建議用戶爲數據的新格式單獨創建一個新的數據集,并将同樣一份數據的不同格式放在一個數據集容器中。爲了使得數據集容器對用戶透明,openBIS會顯示其文件系統視圖,顯示包含在該數據容器中的所有文件。
4.2數據檢索、導出和分享
大規模數據的導出采用CIFEX。數據集檢索基于數據集識别碼、數據集類型(如原始數據,蛋白結果數據)、文件類型(mzXML,protXML)以及其他與數據集、樣品、實驗相關的元數據(例如數據轉換軟件的名稱)。結合這些元數據可以進行常規的邏輯篩選操作,例如字符串的比較,數值的範圍限定等,最終選擇的數據可以方便地通過電子表格導出。如果查詢結果涉及大規模數據,這在組學研究中經常會碰到,此時系統将會自動重定向到CIFEX進行導出,openBIS通過這種方法能夠用來分享數據,例如爲下遊的數學建模人員提供數據。
4.3、數據導入方式
對于涉及數百M到數個G大小的蛋白質質譜數據來說,數據如何進入系統中集中管理是個比較關鍵的問題。根據不同的使用需要,數據上傳到openBIS中采用三種不同的方式:Dropbox,網頁上直接上傳,通過遠端API自定義程序上傳。
第一種方式是采用所謂的dropbox,所謂Dropbox實際上是位于本地文件系統或文件服務器上的文件存放目錄。DSS監視該目錄中的寫入情況。如果發現新的數據,例如新建了某個文件或文件夾,系統就會啓用爲該dropbox配置的ETL(提取、轉換、上載)流程,使得該新産生的數據集能爲openBIS系統所接受,在此過程中并将其與适當的對象關聯(例如某個樣品),提取相關元數據用于檢索,并将這些數據集轉換爲預定義的格式,以便與諸如計算模拟之類的其他工具集成。ETL過程在openBIS系統中并非是固定的,而是設計爲一組可配置的插件,在對新産生的數據如何處理的問題上具有很高的可配置性和自由度。一般而言,在數據存儲容量夠大的前提下,建議ETL處理的同時保留未經處理的原始數據。如果使用Datamover作爲協處理服務器,dropbox可擴展爲連接各個不同實驗室的橋梁,從而實現跨單位合作。在長期需要大量交換數據的系統之間,dropbox可以充當一種非常有效的”松散耦合”的接口。
第二種方式采用網頁直接上傳,基于web的上傳工具可以從web上觸發。對于實際的數據上傳步驟,會将用戶重定向到Data set uploader或者重定向到CIEFX服務器。
第三種方式是API進行定制化程序開發,系統提供的遠端API是一組Java類,提供基于流的編程模式用于上傳任何構成數據集的文件集合。與dropbox相比,其允許與使用它的程序更緊密的集成,提供及時的反饋,支持任何允許HTTPS傳輸的WAN網絡。由于使用Java作爲編程環境在某些情況下受到限制,openBIS還包含了命令行工具用于調用遠端API調用實現數據的上傳。該工具已經用來實現LabView 和其他基于腳本的數據源與openBIS 的整合。
4.4、用戶端接入
第一種方式是圖形化的界面,适用于普通用戶。
第二種是命令行界面,适用于專家級用戶,用在腳本編程環境中實現操作的自動化,方便與各種自動化的數據處理管線整合,或者整合進定制化的用戶界面,尤其是在API不能使用的情況下。
第三種是API調用。該方法提供了兩種方式,Java service和JSON-PRS web Service。Java 服務爲開開發者提供類和方法用于将OpenBIS整合進其他應用程序,通過使用這種API ,開發者可以很方便無縫地将openBIS整合進其自己開發的應用程序,如工作流和可視化工具。這些API盡管是用Java實現的,但并不僅限于用在基于Java的應用程序。許多流行的數據處理環境,如Matlab,R都可以調用Java API的功能。事實上系統專門爲MatLab提供了其API的變體-HCS-API,用于支持Matlab的語言特性。JSON-PRC Web Service雖然沒有Java Service那麽高級,在所有的支持Web标準的計算機環境中也都能應用。特别是任何的WEB程序對openBIS 後端的使用。
4.5、數據可視化與發布
openBIS中的數據可視化往往要借助整合其他的軟件。一個簡單的例子就是采用數據報告插件用于展示HTML文件,例如Illumina HiSeq2000測序儀軟件産生的數據。更加複雜的展示工具,如孔闆視圖顯示多位滴定闆,特征向量的圖形化展示,用于高内涵篩選和蛋白質組學的蛋白質視圖(展示蛋白的定性和定量數據)。或者整合現有的視圖,如使用API實現圖像強度-尺度再調節工具。
就數據的終端發布而言,系統中數據的簡單視圖可以通過Web界面的配置快速實現。從系統的應用經驗來看,基于openBIS框架可以實現滿足各種需要的任何數據類型的視圖。
五、總結
openBIS是一款開源的,基于Web的用于管理大規模生物學研究數據的軟件,其具有異構、松散耦合、分布式等多重特性,易于與各種軟件工具進行整合。系統采用項目化的結構用于管理實驗數據,處理用戶身份認證和授權,以及數據的導入和導出,數據溯源,支持數據格式的遷移和數據的歸檔。
下一篇文章中,我們将介紹openBIS在下一代的基因測序,高内涵篩選,定量圖像,蛋白質組學,代謝組學方面的應用。
