分析儀器原始數據格式的通用标準AnIML

發布時間:2018-03-18 浏覽次數:367次

所有實驗室面對一個共同問題是實驗數據的處理和交換,這裏尤其以分析實驗室最爲典型。我們走訪諸多分析實驗室時,大家談到最多的就是分析儀器的原始數據,包括其保存,處理,再分析等問題。大家都有一個烏托邦式的夢想,那就是可以用一種軟件打開多個不同廠家,不同類型的分析數據。夢想歸夢想,現實仍然是現實。儀器供應商們提供儀器的同時都會采用自己的專有格式的數據,這導緻了數據處理,協作,儀器集成和存檔遇到很多問題。在處理這些原始數據時除了廠家配套的軟件,很少有可選的餘地。

從2003年開始, ASTM E13.15小組委員會開始籌劃開發一套分析數據的通用标準,力求适用于所有分析儀器技術,并将其命名爲AnIML。爲了平衡各方利益,該小組聚集了來自儀器廠商,最終用戶,政府機構和學術界的人士,共同商討以确保格式完整,适用性強。

AnIML并不是業界第一次嘗試将分析數據标準化。之前已經設計過多種标準,如ANDI(也叫NetCDF,适用于GC,LC,MS),JCAMP-DX(IR,FTIR,NMR,UV/Vis),SpectroML(分子光譜數據)以及mzML(質譜),以及一些儀器公司倡導的标準,如Thermo 所提出的GAML。雖說這些數據格式在分析儀器行業取得了較大的支持力度,但它們大都隻針對特定的分析技術,例如JCAMP-DX主要針對的光譜技術,而AnIML期望建立的是一種适用于所有分析技術的數據格式。借助清晰完整的擴展方式,即便将來出現了新的分析技術,也不用改變現有的軟件,從而簡化數據管理的工作。由此,XML這門強大而影響深遠的語言終于可以将其影響力擴展到分析實驗室。

AnIML是基于W3C XML标準的技術。XML獨立于平台,易于創建,使用和維護。這降低了使用門檻,幾乎所有的主流軟件開發商都支持XML,并且存在大量以XML格式爲基礎的工具。 由于XML是基于文本的。因此可以用最簡單的文本編輯器編輯AnIML文件 – 而不需要特定的軟件。盡管這樣不一定方便,但保留這一特性是用于長期數據保存方案的關鍵:即使丢失了之前的軟件,我們仍舊可以獲取我們需要的數據。

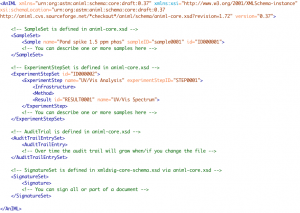

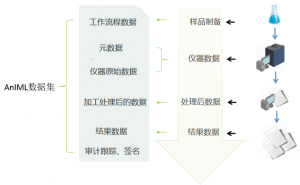

實現AnIML的靈活性和通用性的方法并不複雜,AnIML數據标準包含兩個部分,一個是通用的數據容器,稱爲AnIML核心(AnIML core),可以存儲任何科學數據。構成AnIML核心的包括樣品數據集(SampleSet)、實驗步驟數據集(ExperimentStepSet)、審計跟蹤記錄數據集(AuditTrailEntrySet)、簽名記錄集(SignatureSet)。



在AnIML的核心之上,是“技術定義”(Technique Definition)部分,所謂的“技術定義”就是說明針對某種分析技術如何去使用數據容器。技術定義(Technique Definition)可以被看作是記錄某種分析實驗所需要的數據字段的目錄。技術定義文件屬于常規的XML文件中的DTD文件,可以随時重新創建。通過 DTD,每一個 XML 文件均可攜帶一個有關其自身格式的描述。雖說AnIML是普适性的,但對于一些具體的很流行的分析技術,例如液相色譜,紫外光譜,除了實驗的一些公共特征,還是有其自身獨有的一些屬性的。通過 DTD,大家可一緻地使用某個标準的 DTD(HPLC,IR) 來交換數據。而應用程序也可使用某個标準的 DTD 來驗證從外部接收到的數據。同時還可以使用 DTD 來驗證自身的數據。

作爲一種通用型的數據表示方法,AnIML适合于包括光譜,色譜,圖像,生物分析等各種數據的表示。除了經常使用的分析儀器數據,AnIML也可用于新興的數據格式或一次性的探索性實驗,例如微流體芯片或特殊的傳感器。随著技術的發展,新的分析技術和其相應的技術說明都将取得進步。這種通用性的方法允許系統繼續使用這些早期的AnIML文件,而無需對軟件進行修改或升級。

 專有格式

 通用格式/标準格式

 二進制

 基于ASCII碼 (例如XML)

 結構緊湊

 冗長

 快速讀/寫

 讀寫慢

 用戶數據采集和處理

 主要用于數據共享和長期保存

如果我們有心好好看看AnIML的技術文檔,你會發現AnIML就是純粹的XML技術。這将大大降低我們利用這一新技術的難度。能夠讀取和解析XML文檔的軟件不勝枚舉。爲了掃盲,我這裏再啰嗦幾句。XML是完全基于普通文本的。即便存儲二進制表示的圖片,也會先将二進制轉換爲字符串再放入XML文檔中。我們可以用最簡單的閱讀工具——記事本查看XML文檔。想想就知道這是多麽美好的一件事情,數據長期存儲的擔心可以落地了,找不到原始工作站軟件的人也可以出口氣了。當然,那些認爲可以更方便修改數據的人美夢做得就有點早了。

1   應用AnIML解決現實問題

想想,如果能将我們所有的分析數據都轉變成同樣的格式,許多實驗室中的共性問題就都能得到解決。

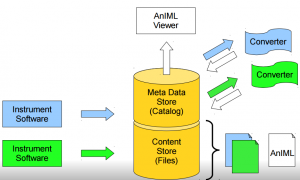

LIMS和ELN集成采用AnIML數據格式可以使得儀器中的數據更容易方便地傳輸到其他的一些數據系統中,例如LIMS(實驗室信息管理系統)和ELN(電子實驗記錄本系統)。大家知道,不管是LIMS還是ELN與儀器的集成都是這類項目實施的一個難點,既耗錢又費力,最終可能還不討好。儀器種類一多,因爲每種儀器的數據格式都不一樣,工作量就會成倍增加。有了AnIML,就不再需要爲每種儀器做獨立的接口。通過數據标準化,從一個接口就可以獲取所有儀器的數據,既減少了接口的數量,也降低了集成的成本。

協作:在許多行業,企業經常需要與内部或外部的人員進行合作,特别是在制藥行業中,外包業務的發展更是如火如荼。由于雙方使用的儀器和軟件有差别,數據産生方往往需要将這些儀器産生的數據進行處理後生成各種電子表格或Pdf文件後,再傳遞給合作方。傳遞的數據主要是處理後的結果數據,其中丢失很多重要的原始數據信息。采用AnIML标準後的分析儀器原始數據文件可以更容易地交換數據。不同于傳統的Excel電子表格和PDF報告,AnIML使我們能夠傳輸完整的分析數據,合作方可以看到完整的原始數據。這既可以提高數據質量,合作方也可對這些數據進行再分析,提高數據的利用率。

長期數據保存,在受監管的行業裏(例如制藥行業),分析數據的保存一直是一個難以解決的問題。原因主要在于數據所需要保存的時間較長,甚至達數十年。數十年的時間對于IT技術來講,可能會發生天翻地覆的變化。同樣對于儀器配套的軟件來說,其也會經曆無數個版本的升級。更爲關鍵的是,即便解決軟件的問題,其讀取數據的基礎環境也會發生變化,例如該軟件所适合的操作系統。要在幾十年裏爲某一類原始數據保存一個讀取的環境似乎不太合乎實際,尤其是在儀器種類和數據種類比較多的情況下。将這些數據轉換爲AnIML可能是一個好的解決辦法。此舉能大爲減少所需要的配套軟件工具,也不會受到基礎環境的制約,很自然會減少一個信息系統的運行成本。

數據分析和報告通常情況下,采集和處理分析數據僅僅是第一步。我們看到各種數據驅動的工作流應用在不斷增加。這些數據流方法在數據源頭上在不斷下探,逐步深入到原始數據,并進一步對這些數據集應用可視化,實驗設計,多變量分析等統計學工具進行數據分析。通過AnIML歸一化的原始數據将會使得爲這些流程提供數據變得更加簡單。

但這世界上沒有免費的午餐,我們需要有能夠将原來儀器格式的數據轉換爲AnIML格式的工具,還得有能夠查看AnIML格式數據的工具。

爲了建立AnIML,大家花了很長的時間,這裏面不單是技術性的問題,還與一些非技術性的因素。分析實驗室雖小,利益相關者卻衆多。到目前爲止,AnIML的技術性的工作早已完成,大家可以放心使用。經過ASTM表決之後,AnIML将成爲一個開放的公共的标準。與此同時,真正施行這個标準所需要的工具的開發早已走在了前面。對于終端用戶來說,桌面版的AnIML數據查看工具,Web和移動平台,集成工具,數據轉換器都已經有現成的了。對于供應商來說,在他們現有的儀器軟件中嵌入AnIML功能也并非難事。
